ACCESSOIRES POUR LES CONVOYEURS

La table tournante électrique permet un virage à 180 degrés. La table tournante opérée manuellement est disponible avec des élévations jusqu'à 40 pouces. La table tournante avec lame 30 MP et 30 AP est utile pour détourner les produits de la ligne de convoyage principale.

Table tournante / Lame
  • TABLE TOURNANTE ÉLECTRIQUE, TABLE TOURNANTE OPÉRÉE MANUELLEMENT ET TABLE TOURNANTE AVEC LAME

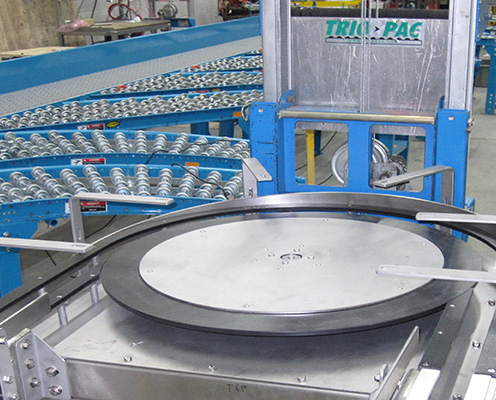

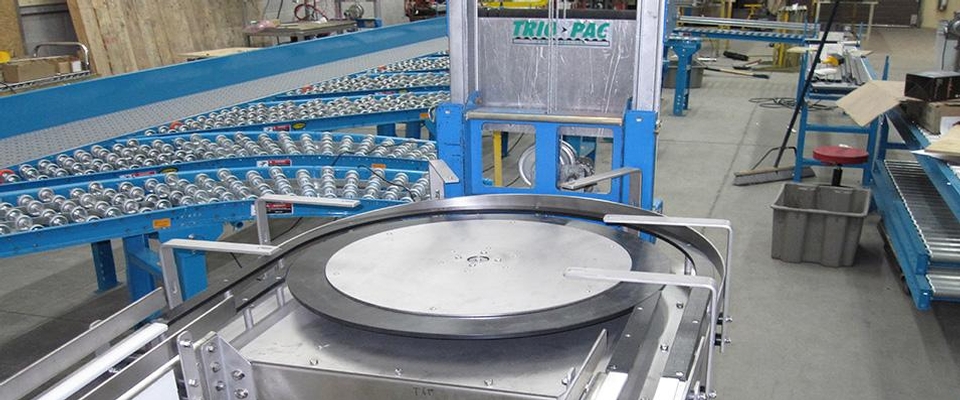

    Table tournante électrique

    La table tournante électrique est utilisé lorsque deux lignes de convoyage parallèles doivent être rapprochées avec un virage à 180 ° à l'un (ou les deux) extrémité(s). Le radius du point tounant est maintenu à un minimum, moins grand que les sections avec gravité ou motorisées avec courbe. La table tournante avec lame et guide de produit assurent la sécurité des items tout en négociant un virage à 180 °. La pièce d'équipement est réversible et tous les roulements sont scellés. La table tournante permet une vitesse de 190 FPM de la roue d'entraînement.

    • Capacité-500 lbs. Total de la charge répartie-Maximum Unité de charge de 150 lbs.
    • De 28 à 40 pouces de hauteur pour la table tournante (ajustable)
    • Moteur-1/2 HP-230 / 460V-3 Ph.-60Hz.
    •  Entraînement par roue flottante entraîné par chaîne

    Table tournante opérée manuellement

    La table tournante opérée manuellement peut être placée en ligne avec des convoyeurs de gravité ou des convoyeurs motorisés. L'opérateur peut repositionner manuellement la table tournante pour détourner des palettes, des produits, des boîtes, etc., à une ligne de convoyeur qui est adjacente à la ligne principale. L'élévation minimum au dessus de rouleaux est de 8 1/2 po. D'autres modèles sont disponibles avec des élévations jusqu'à 40 pouces.

    • Capacité-600 lbs.
    • 1.9 ou 2.0. pouces diamètre des rouleaux espacés à partir du centre de 3 pouces
    • Poignée à ressort pour positionner et verrouiller la table à 90 ° d'interval

    LAME-30-MP (Manuel) et 30-AP (pneumatique)

    Des lames de 30 ° sont utilisées pour détourner des produits de la ligne de convoyage principale afin de vivifier les activités opérationnelles de la ligne. Montées dans le bas sur les cotés du bâti pour les convoyeurs électriques avec courroie ou les convoyeurs avec rouleaux motorisées.

    • Opération manuelle & pneumatique
    • 2 po. X 2 po. X 14 ga. lame
    • 30 ° angle de la lame
    • pneumatique seulement
    • Cylindre à air double action, alésage 2 po, course 6 po (convoyeur de largeur 10 à 18 po), course 10 po (convoyeur de largeur 20 à 42 po)
    • Consommation air comprimée; par cycle avec course 6po, 0.105 pi-cu à 60 lbs/po2 , 0.162 pi-cu à 100 lbs/po2 avec course 10 po, 0.176 pi-cu à 60 lbs/po2 , 0.270 pi-cu à 100 lbs/po2
    • Valve simple solénoïde 4 voies,  ports 1/4" -20 NPT, consommation électrique 0.09 ampères à 120 volts, 1 phase, 60 Hz.

    NOTE POUR L'INSTALLATION: Pour éliminer une contamination de l'air dans la ligne d'alimentation, un filtre devrait être installé avant de procéder à la valve.
